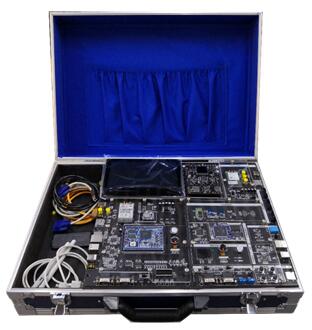

LTE-NB-08A移動物聯網實驗箱
隨著網絡覆蓋特別是4G-LTE移動通信網絡的普及，人們提出了一個問題，既然無處不在的網絡能夠成為人際間溝通的無所不能的工具，為什么我們不能將網絡作為物體與物體溝通的工具，人與物體溝通的工具，乃至人與自然溝通的工具？于是，NB-IOT廣域物聯網技術的發展應運而生。物聯網是“萬物溝通”的、具有全面感知、可靠傳送、智能處理特征的連接物理世界的網絡，實現了任何時間、任何地點及任何物體的連結?？梢詭椭鷮崿F(xiàn)人類社會與物理世界的有機結合，使人類可以以更加精細和動態的方式管理生產和生活，從而提高整個社會的信息化能力。
我司的LTE-NB-08A移動物聯網實驗箱的建設主要涵蓋電子信息、通信、物聯網等專業實驗實訓的需求，關注當前主流的4G/5G移動通信在物聯網領域的最新發展。
LTE-NB-08A移動物聯網實驗箱總體上ARM開發平臺(Cortex-A9)、4G/5G移動通信開發模組、STM32物聯網IOT開發模塊、NB-IOT通信開發模組、高清液晶屏、藍牙/WIFI/GPS等模塊、傳感器等硬件組成。同時本公司提供有基于移動物聯的開發案例資源及實驗指導。
服務熱線:
027-87800788
產品中心- 平臺組成及其技術參數
- 實驗項目安排
- 相關產品
平臺組成及其技術參數
ARM開發平臺
（1）核心板硬件參數：采用Samsung Exynos4412芯片，基于Quad Cortex-A9架構，運行主頻1.5GHz；配備1GB DDR3 RAM @400Mhz內存，32bit數據總線；4GB eMMC閃存；4個GPIO控制可編程LED。
（2）底板硬件參數：具備1個RS232串口，采用DB9串口座；1個USB Device接口，采用USB-D接口座；3個USB HOST接口，其中2個采用A型口；1路音頻輸入輸出接口；1個以太網接口，采用 DM9621網卡芯片，10/100M自適應；4個實體按鍵；1個RTC時鐘；1個SD卡接口；1個CMOS Camera接口；2個LCD接口座，支持一線觸摸，支持背光可調，支持電容觸摸屏；配置1個藍牙模塊、WiFi模塊擴展接口。
（3）高清顯示屏模塊：配置7寸高清IPS顯示屏；多點觸控電容屏，采用純平設計，用戶體驗更佳；自帶液晶屏保護，具備三個虛擬按鍵。
4G工業手機模塊
（1）模塊采用主流的LTE數字基帶芯片方案，模塊內置2G/3G/4G終端協議棧，可支持TD-LTE/LTE-FDD/TD-SCDMA/GSM等多種通信標準，還支持通過上位機軟件進行LTE信令展示。
（2）支持與Android系統深度集成，支持通過內核集成并驅動該模塊，該終端模塊不僅支持普通通信數據傳輸管道的功能，還具備智能手機語音通話、數據業務等功能，支持GSM/TD-SCDMA/LTE-FDD/TD-LTE多模制式自動和強制切換。
（3）提供完整的測試方案和軟件工具。支持Android RIL驅動開發功能。
物聯網IOT開發模塊
（1）MCU：采用STM32L496的高性能低功耗的MCU，內核為ARM32 Cortex-M4，最高80MHz主頻，具備1MB的Flash,320KB的SRAM
（2）Wi-Fi：2.4G,802.11b/g/n 協議,支持 OTA 升級 ,支持一鍵配網
（3）音頻：帶麥克風，帶耳機，支持語音識別功能
（4）傳感器：配備3D加速度傳感器 、陀螺儀感應器 、磁力計傳感器、 壓力傳感器、溫濕度傳感器、光線傳感器、距離傳感器
（5）攝像頭：支持8-bits并行接口的攝像頭，像素為0.3M;分辨率640*480；
（6）協議支持：支持MQTT物聯網協議
（7）1.3英寸TFT 240*240分辨率顯示屏、LED燈等硬件，方便開發及信息顯示
實驗項目安排
| 實驗一 Android開發環境搭建實驗 | 實驗二 Hello World實驗 | 實驗三 UI界面開發設計實驗 |
| 實驗四 Intent在Activity中的應用實驗 | 實驗五 Button按鈕事件處理實驗 | 實驗六 TextView標簽使用實驗 |
| 實驗七 AlertDialog窗口實驗 | 實驗八 選擇功能對話框實驗 | 實驗九 Android系統Uboot燒錄 |
| 實驗十 LED驅動實驗 | 實驗十一 GPIO實驗 | 實驗十二 串口驅動實驗 |
| 實驗十三 PWM實驗 | 實驗十四 A/D轉換實驗 | 實驗十五 I2C& EEPROM |
| 實驗十六 SPI實驗 | 實驗十七 WIFI驅動實驗 | 實驗十八 振動馬達驅動開發實驗 |
| 實驗十九 藍牙模塊驅動實驗 | 實驗二十 光感應傳感器驅動開發實驗 |
| 實驗二十一 文件管理器APP開發實驗 | 實驗二十二 音樂播放器APP開發實驗 | 實驗二十三 視頻播放器APP開發實驗 |
| 實驗二十四 二維碼識別APP開發實驗 | 實驗二十五 鬧鐘APP開發實驗 | 實驗二十六 計算器APP開發實驗 |
| 實驗二十七 Android系統源碼編譯 | 實驗二十八 Android RIL框架學習 |
| 實驗二十九 Android內核編譯 | 實驗三十 Android 4G通信模塊RIL開發實驗 |
| 實驗三十一 Android驅動編寫實驗 | 實驗三十二 android編譯進內核開發實驗 | 實驗三十三 android內核配置實驗 |
| 實驗三十四 android路由配置開發實驗 | 實驗三十五 串口AT指令功能開發實驗 |
| 實驗三十六 STM32驅動編寫實驗 | 實驗三十七 STM32編譯進內核開發實驗 | 實驗三十八 STM32內核配置實驗 |
| 實驗三十九 手機入網實驗 | 實驗四十 TCP/IP實驗 | 實驗四十一 HTTP(S) 實驗 |
| 實驗四十二 MQTT | 實驗四十三 GPS業務 |
| 實驗四十四 系統消息采集及分析實驗 | 實驗四十五 隨機接入信令分析實驗 | 實驗四十六 附著信令分析實驗 |
| 實驗四十七 去附著信令流程分析實驗 | 實驗四十八 承載建立信令分析實驗 | 實驗四十九 尋呼消息接收實驗 |
| 實驗五十 切換信令分析實驗 | 實驗五十一 撥打信令分析實驗 |
| 實驗五十二 溫濕度傳感器實驗 | 實驗五十三 紅外傳感器實驗 | 實驗五十四 攝像頭 |
| 實驗五十五 光照傳感器實驗 | 實驗五十六 壓力傳感器實驗 |
