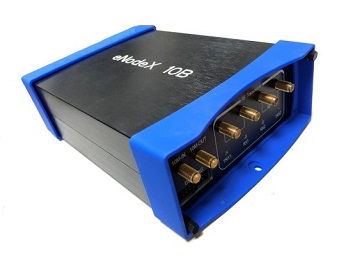

eNodeX 10B便攜式寬帶軟件無線電
eNodeX 10B便攜式寬帶軟件無線電是一款小型化的便攜式軟件無線電創新實踐平臺。該平臺采用鋁合金便攜式設計外觀，內部搭載AD9361射頻前端單元以及ZYNQ7000系列FPGA基帶處理單元，可選配DSP信號處理單元，并提GPIO擴展接口。該平臺既可以搭配我們的e-LabRadio軟件平臺完成軟硬聯合虛實一體化教學和開發，又能夠對接主流仿真開發環境進行聯合創新開發。
服務熱線：
027-87800788
產品中心功能特點
1、RF射頻收發單元采用AD/DA+Transceiver+PA/LNA寬帶射頻的設計架構。
2、射頻頻段為70MHz至6GHz，支持2發2收，最大可設通道帶寬56MHz。
3、數字基帶單元采用FPGA+DSP+ARM設計架構，并可選配DSP信號處理單元。
4、支持與我們eLabRadio仿真平臺以及第三方仿真開發環境對接，進行軟硬件聯合仿真實驗及開發。
5、提供標準JTAG下載接口，支持進行ZYNQ7000系列FPGA程序下載調試和二次開發。
6、自主設計的IO端口保護。
7、配套提供豐富的案例程序及指導說明。
案例展示
例如，eNodeX 10B平臺與eLabRadio仿真軟件進行軟硬件聯合，實現FM調頻立體聲收音機系統搭建和設計。 基于本平臺，學生可以調用平臺中已有的算法模塊，按照自己規劃的框架進行系統級聯，從而搭建出一個真實地FM調頻立體聲收音機系統，接收實際的FM廣播電臺，并通過設置模塊中的參數，改善系統接收性能；同時，學生也可以自己動手進行功能算法的設計編程，替換平臺中已有算法顆粒，并加載到硬件設備中，完成通信系統設計。
FM調頻立體聲收音機接收框圖

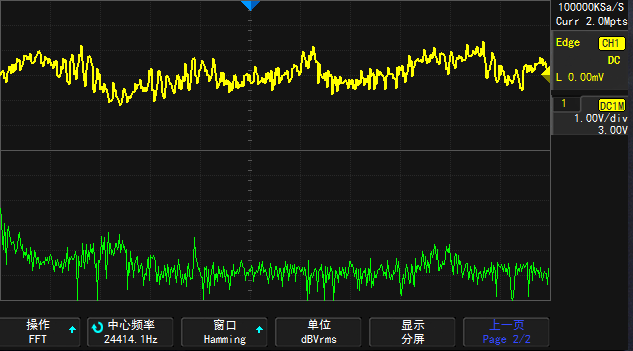

鑒頻后的立體聲信號及頻譜
